探地雷达工作原理以及在工程领域中的应用

发布时间:2022-10-18 13:04人气:

  探地雷达(Ground Penetrating Radar.GPR)是利用天线发射和接收高频电磁波来探测介质内部物质特性和分布规律的一种地球物理方法。探地雷达早期有多种叫法.如地面探测雷达(Ground—probing Radar)、地下雷达(Sub—surface Radar)、地质雷达(Geo Radar)、脉冲雷达(Impulse Radar)、表面穿透雷达(Surface Penetrating Radar)等,都是指面向地质勘探目标、利用高频脉冲电磁探测地质目标内部结构的一种电磁波方法


  探地雷达是近几十年发展起来的一种探测地下目标的有效手段,是一种无损探测技术,与其他常规的地下探测方法相比,具有探测速度快、探测过程连续、分辨率高、操作方便灵活、探测费用低等优点,在工程勘察领域的应用日益广泛。



  由于探地雷达探测的高精度、高效率以及无损的特点,目前主要被用于考古、矿产勘查、灾害地质调查、岩土工程勘察、工程质量检测、建筑结构检测以及军事目标探测等众多领域。

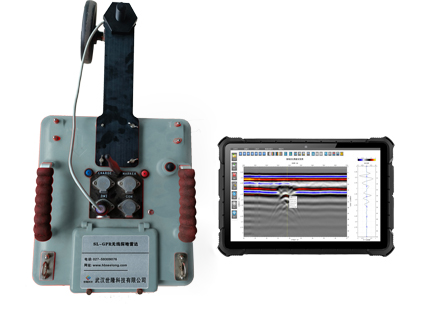

SL-GPR无线探地雷达



  数据处理方法

  探地雷达数据的处理方法类似于地震数据的处理方法。比较普遍和传统的方法一般是去除零漂、增益处理、带通滤波、道均衡等。再深人可以采用二维滤波、偏移归位、反褶积等方法进行处理。随着小波技术和神经网络等方法的发展.这此方法也在探地雷达数据处理中得到了令人满意的应用。

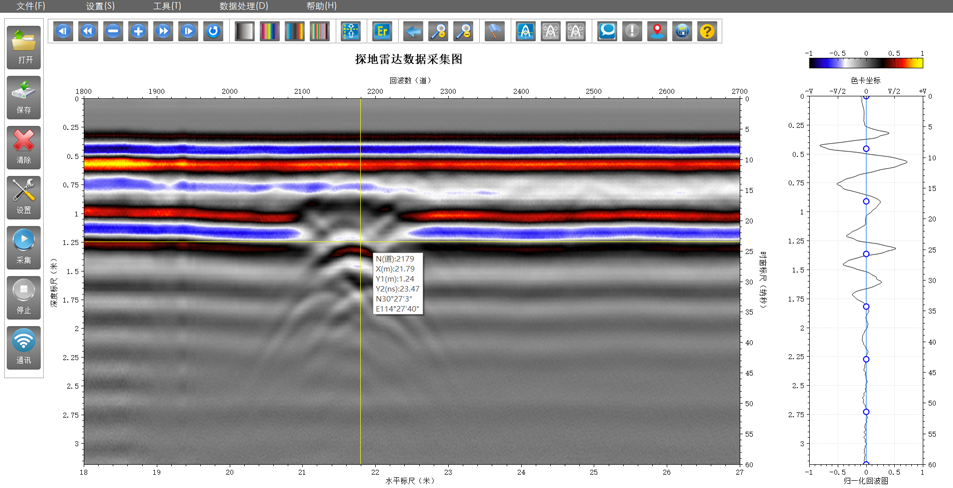

SL-GPR无线探地雷达数据处理软件界面

    探地雷达的工程应用

  根据前述工作原理,探地雷达被广泛应用于:

  1、混凝土、沥青板厚检测,包括公路、机场、隧道衬砌等板

  厚的快速、无损检测。

  2、板后有无脱空的质量检测,检测成果可预测砼板是否可能

  破裂,对脱空处及时采用注浆处理,可避免面板裂损后的

  大面积翻修,节省大量维修资金

  3、地下管线、空洞、埋设物探测,包括市政管线位置、埋深

  探测;堤坝、建筑场地空洞探测;地下埋设物探测。

  4、抛填体厚度、边坡滑动面检测,检测堤坝的落底界面深度;

  吹填区吹填沙厚度;路基拋填厚度等。

​
